Плоские солнечные коллекторы
Chromagen приравнивает проектирование и изготовление солнечных коллекторов к искусству. Коллекторы собраны, используя качественные материалы и продвинутые методы, которые ведут к эффективным длительным универсальным программам, работающим даже в критических средах.

Широкий диапазон солнечных коллекторов дает возможность Хромагену обеспечить рентабельные решения, которые отвечают разнообразию международных эталонов и отвечают требованию заказчика.

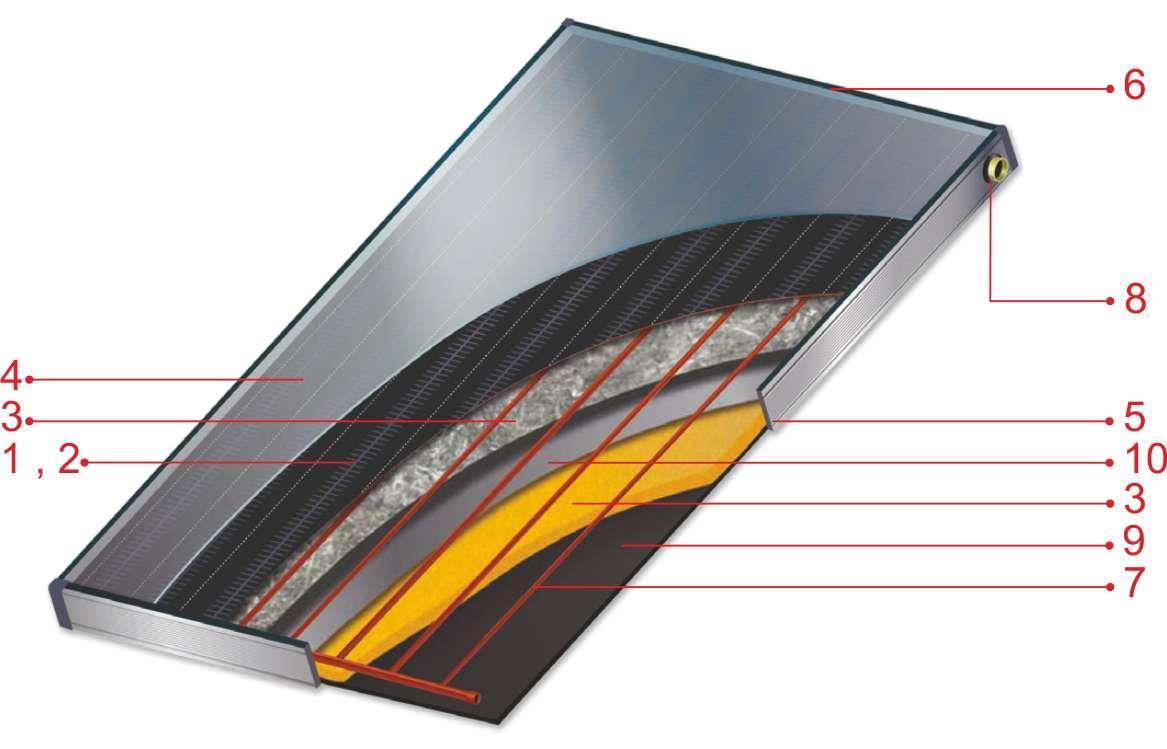

1- Пластина поглотителя
Пластина поглотителя состоит из высоко-качественой меди, приваренной к медным надстрочным элементам, которые обеспечивают превосходную передачу теплоты между ними, гарантируя высокую эффективность. Превосходная селективность обеспечивает высокое поглощение 95% при чрезвычайно низкой эмиссии.

2 - Покрытие пластины поглотителя
Пластина поглотителя покрыта специальным высокоселективным покрытием с выборочной солнечной расцветкой, обеспечивающей высокий эффект при воздействии солнечной энергии. Это также обеспечивает превосходное поглощение энергии даже в холодном климате.

3 - Изоляция
Пластина поглотителя заключена в 30мм твердой полиуретановой пене, которая отвечает американским и европейским стандартам. 20мм уровень шерсти защищает полиуретан и обеспечивает дополнительную изоляцию, сохраняющую теплоту в коллекторе.

4 - Стеклянное покрытие
Фронтальная часть коллектора покрыта специальным 3,2мм стеклом, предназначенным уменьшить отражение и максимизировать долговечность. Низкое содержание окиси железа (<0,03%) делает светопрозрачность - до 91%.

5 - Корпус
Алюминиевый корпус обладает жесткой конструкцией и оснащен приспособлением для крепления.

6 - Прокладки
В изделии применяются высокостойкие EPDM прокладки, адаптированные к температурным изменениям и солнечной активности.

7 - Трубки
5/8" или 8мм медных надстрочных элементов к 1/8" или 7/8" с оптимальным потоком.

8 - Подключение
Четыре отверстия для подключения соединительных шлангов

9 - Обратные пластины
Сделаны из черного листа полипропилена

10 - Алюминиевое межсоединение
Алюминиевое межсоединение прикрепляется к изоляции.
Спецификация коллекторов Chromagen
Модель CR-100 CR-110 CR-120
Площадь, м2 2.05 2.37 2.8
Площадь, абсорбера 1.85 2.15 2.56

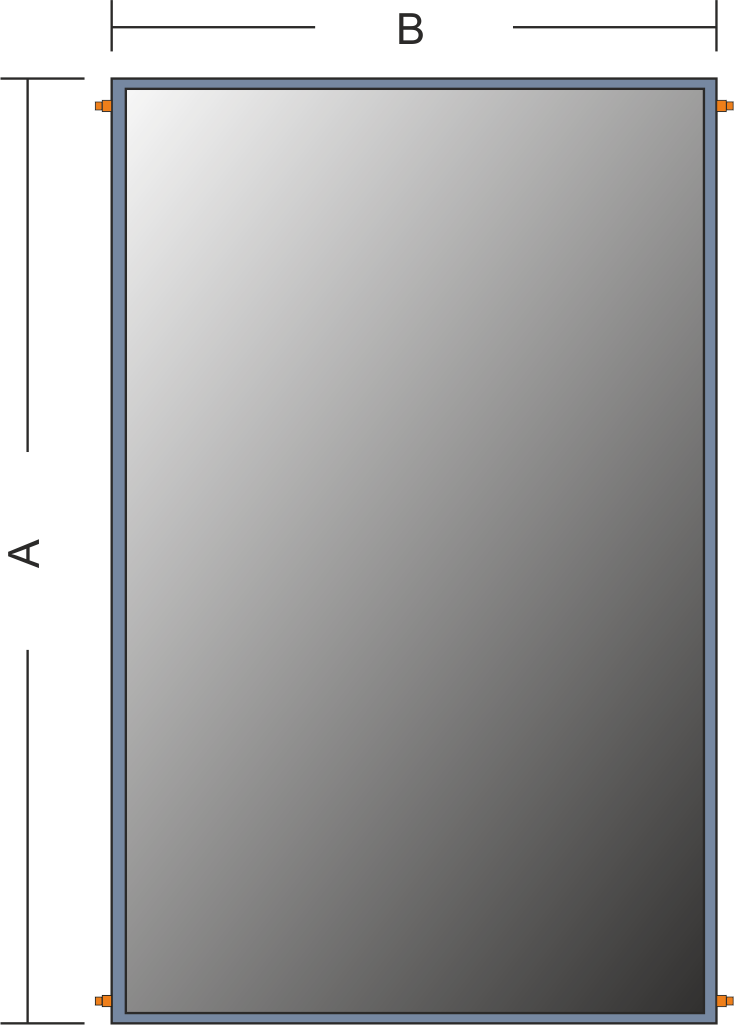

Высота, А, см 190 219 219
Ширина, В, см 108 108 128
Глубина, С, см 9 9 9
Вес, кг 34 38 44
Обьем, л 3.23 3.56 4.13
Солнечные накопители

Термосифонные баки
1. Внешнее покрытие
Алюминиевое или полиэстеровое покрытие листового металла обеспечивает длительный срок службы и привлекательный внешний вид.
2. Изоляция
В 30мм толстый полиуретановый изоляционный слой гарантирует оптимальную изоляцию и удержание тепла.
3. Бак запаса воды
Сделан из 3мм толстой стали, автоматической сваркой, обеспечивает точность исполнения и позволяет выдерживать рабочее давление 8 бар.
4. Покрытием из стеклокерамики
Слой внутренней стекло-эмали защищает от коррозии.
5. Электрический элемент
Энергетически эффективный элемент с минимальным временем нагрева
позволяет обеспечить горячей водой 24 часа в сутки , 365 дней в году.
6. Растворимый (протекторный) анод
Обеспечивает антикоррозийную защиту.
7. Термостат
Встроенный термостат обеспечивает температуру воды в баке не выше установленного уровня во время использования нагревательного элемента.
8. Подача холодной воды
9. Горячая вода к потребителю
10. Горячая вода от коллектора - впуск
11. Холодная вода в коллектор - выпуск

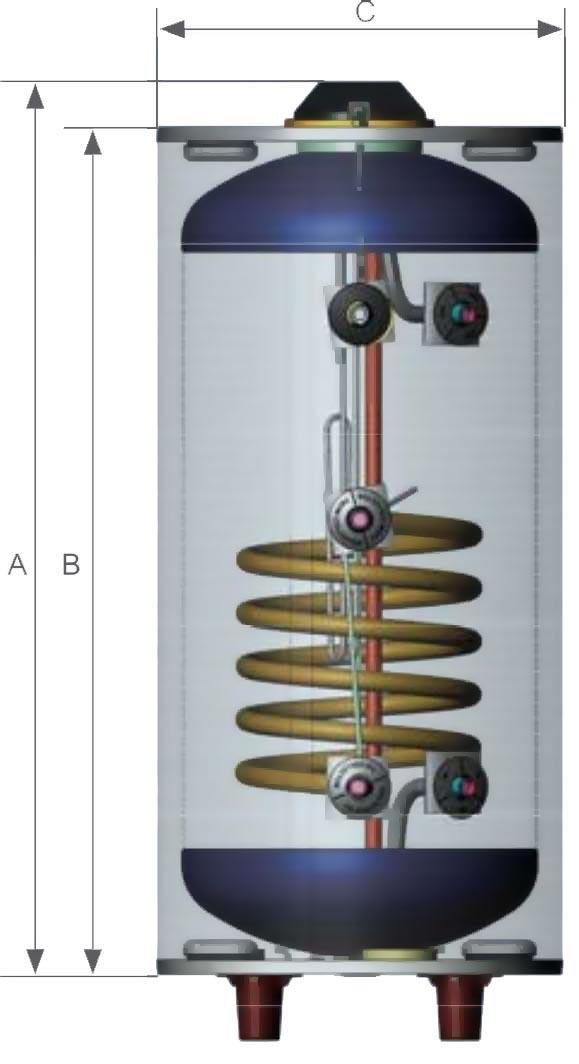

Вертикальные баки с теплообменником
1. Внешнее покрытие
Алюминиевое или полиэстеровое покрытие листового металла обеспечивает длительный срок службы и привлекательный внешний вид.
2. Изоляция
В 30мм толстый полиуретановый изоляционный слой гарантирует оптимальную изоляцию и удержание тепла.
3. Бак запаса воды
Сделан из 3мм толстой стали, автоматической сваркой, обеспечивает точность исполнения и позволяет выдерживать рабочее давление 8 бар.
4. Эмалевое покрытие
Слой внутренней стекло-эмали защищает от коррозии.
5. Электрический элемент
Энергетически эффективный элемент с минимальным временем нагрева позволяет обеспечить горячей водой 24 часа в сутки , 365 дней в году.
6. Растворимый (протекторный) анод
Обеспечивает антикоррозийную защиту.
7. Термостат
Вс троенный термостат обеспечивает температуру воды в баке не выше установленного уровня во время использования нагревательного элемента .
8. Спиральный солнечный теплообменник
9. Подача холодной воды
10. Горячая вода к потребителю
11. Теплоноситель - впуск
12. Теплоноситель - выпуск
13. Дублирующий теплоноситель - впуск
14. Дублирующий теплоноситель - выпуск

Все баки испытаны при давлении 12 бар с допустимым рабочим давлением до 8 бар.

* Вследствие продолжающихся разработок, технические данные подлежат изменению без уведомления.
